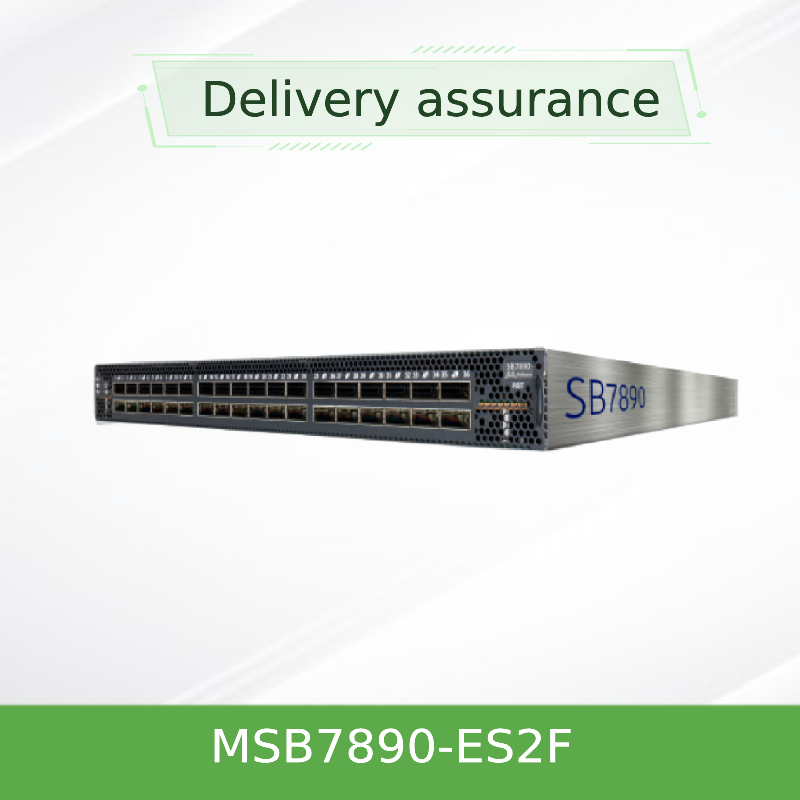

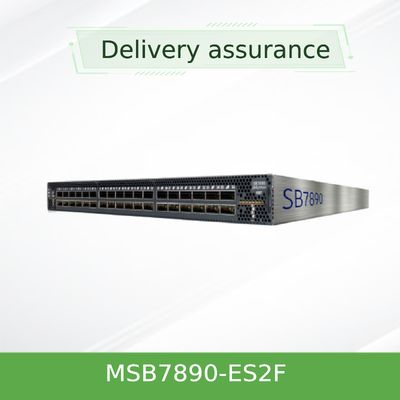

NVIDIA Switch-IB 2 MSB7890-ES2F 100Gb / s InfiniBand Switch - 36 منفذ QSFP28 ، 7.2Tb / s
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MSB7890-ES2F |
| وثيقة: | MSB7800 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| طلب: | الخادم | حالة: | جديد وأصلي |
|---|---|---|---|
| الكلمة الرئيسية: | MSB7890-ES2F مفتاح شبكة mellanox | تكوين المنفذ: | 36 x QSFP28 (100 جيجابايت/ق edr infiniband) |
| إجمالي الإنتاجية: | 7.2 تيرابايت/ثانية | تبديل الكمون: | 90 النانو ثانية |
| إبراز: | 100Gb/s InfiniBand Switch,NVIDIA Switch-IB 2 MSB7890-ES2F,NVIDIA Switch-IB 2 MSB7890-ES2F |
||
منتوج وصف
مفتاح NVIDIA Switch-IB 2 MSB7890-ES2F 100 جيجابت/ثانية InfiniBand
حل شبكات مراكز البيانات عالي الأداء
يمثل MSB7890-ES2F قمة تكنولوجيا تبديل InfiniBand، حيث يوفر أداءً استثنائيًا لأعباء عمل الحوسبة عالية الأداء والذكاء الاصطناعي المتطلبة. يوفر حل بطاقة الشبكة المتقدم هذا الأساس للبنية التحتية لمراكز البيانات من الجيل التالي.
المزايا الرئيسية:
- 36 منفذًا لاتصال InfiniBand بسرعة 100 جيجابت/ثانية
- 7.2 تيرابت/ثانية إنتاجية ثنائية الاتجاه مجمعة
- تقنية NVIDIA SHARP™ للحوسبة داخل الشبكة
- زمن وصول منخفض للغاية للحصول على أداء تطبيق فائق
- إدارة شاملة مع MLNX-OS
- تصميم موفر للطاقة مع طاقة زائدة عن الحاجة
نظرة عامة على المنتج
MSB7890-ES2F، المعروف أيضًا باسم mq9700 في بعض التكوينات، هو مفتاح InfiniBand عالي الكثافة بسرعة 100 جيجابت/ثانية مصمم لمراكز البيانات الحديثة. يوفر حل بطاقة الشبكة القوي هذا أداءً استثنائيًا للحوسبة عالية الأداء والذكاء الاصطناعي وتطبيقات التعلم الآلي. مع 36 منفذًا غير مانعة في عامل شكل 1U مضغوط، فإنه يوفر قابلية التوسع والموثوقية التي تتطلبها أعباء العمل الأكثر تطلبًا اليوم.
الميزات الرئيسية
تميز الأداء
36 منفذًا غير مانعة بسرعة 100 جيجابت/ثانية توفر إنتاجية مجمعة تبلغ 7.2 تيرابت/ثانية مع زمن وصول منخفض للغاية لتحقيق أقصى أداء للتطبيق.
الحوسبة داخل الشبكة
تعمل تقنية NVIDIA SHARP على إيقاف تشغيل العمليات الجماعية من وحدات المعالجة المركزية إلى المفتاح، مما يؤدي إلى تسريع عمليات MPI بشكل كبير.
الكفاءة التشغيلية
تصميم مُحسّن للطاقة يستهلك ما يصل إلى 122 واط مع وحدات إمداد الطاقة والتبريد الزائدة عن الحاجة والقابلة للتبديل أثناء التشغيل.
التكنولوجيا الأساسية
تستفيد MSB7890-ES2F من تقنية NVIDIA Switch-IB 2 مع بروتوكول التجميع والتقليل الهرمي القابل للتطوير (SHARP) المتكامل. ينفذ هذا النهج المبتكر لتصميم بطاقة الشبكة الحوسبة داخل الشبكة عن طريق إجراء تجميع البيانات داخل نسيج المفتاح نفسه. تقلل التكنولوجيا بشكل كبير من عدد عمليات اجتياز البيانات المطلوبة للعمليات الجماعية، مما يحرر موارد وحدة المعالجة المركزية للحساب بدلاً من معالجة الاتصالات.
يتضمن حل بطاقة الشبكة المتقدم هذا معالج Intel Celeron 1047UE ثنائي النواة يعمل بنظام التشغيل MLNX-OS، مما يوفر إمكانات إدارة هيكل شاملة. يتيح التكامل مع منصات NVIDIA UFM القياس عن بعد للشبكة في الوقت الفعلي مع تحليلات مدعومة بالذكاء الاصطناعي للإدارة الاستباقية للبنية التحتية.
مبدأ العمل
يعمل MSB7890-ES2F كمفتاح InfiniBand عالي الأداء مع إمكانات حوسبة متكاملة. عند نشره في مجموعات HPC أو AI، يقوم المفتاح بما يلي:
- يتلقى حزم البيانات من العقد المتصلة من خلال منافذه الـ 36 QSFP28
- يعالج عمليات MPI الجماعية مباشرة داخل المفتاح باستخدام تقنية SHARP
- يقلل من ازدحام الشبكة عن طريق إجراء تجميع البيانات على مستوى الشبكة
- يوجه حزم البيانات المحسنة إلى العقد الوجهة بأقل زمن وصول
- يراقب باستمرار صحة الشبكة وأدائها من خلال الإدارة المتكاملة
تغير بنية بطاقة الشبكة هذه بشكل أساسي أنماط الاتصال في مركز البيانات عن طريق نقل الحوسبة إلى البنية التحتية للشبكة.
سيناريوهات التطبيق
تتفوق منصة mq9700 في بيئات الحوسبة عالية الأداء المتعددة:
- الذكاء الاصطناعي والتعلم الآلي: مجموعات التدريب التي تتطلب توصيلات بينية ذات نطاق ترددي عالٍ وزمن وصول منخفض
- الحوسبة عالية الأداء: عمليات المحاكاة العلمية والنمذجة المالية وتطبيقات البحث
- البنية التحتية السحابية: بيئات المحاكاة الافتراضية عالية الكثافة والتخزين المتوسع
- تحليلات البيانات الضخمة: المعالجة في الوقت الفعلي لمجموعات البيانات الضخمة عبر الأنظمة الموزعة
يعمل حل بطاقة الشبكة متعدد الاستخدامات هذا كمفتاح علوي مثالي للرفوف للانتشار من المجموعات الصغيرة إلى الكبيرة جدًا، ويدعم طوبولوجيات الشبكة المختلفة بما في ذلك تكوينات الشجرة الدهنية، والحلقة، والفرط.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| تكوين المنفذ | 36 × 100 جيجابت/ثانية منافذ QSFP28 |
| الإنتاجية المجمعة | 7.2 تيرابت/ثانية ثنائية الاتجاه |
| عامل الشكل | حامل رف 1U |

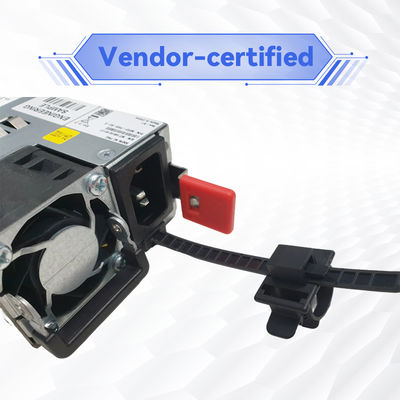

| مزود الطاقة | 1+1 زائدة عن الحاجة، قابلة للتبديل أثناء التشغيل |
| استهلاك الطاقة | 122 واط (ATIS مرجح، ممتلئ بالكامل) |
| الإدارة | MLNX-OS، RJ45، RS232، USB |
| المعالج | Intel Celeron 1047UE ثنائي النواة |
| الذاكرة | 4 جيجابايت DDR3 RAM، 16 جيجابايت SSD |
| الأبعاد | 1.7" ارتفاع × 16.85" عرض × 27" عمق |
| الوزن | 11.978 كجم (26.4 رطل) |
معلومات الطلب
| OPN | الوصف | تدفق الهواء |
|---|---|---|
| MSB7890-ES2F | مفتاح Switch-IB 2 100 جيجابت/ثانية InfiniBand، 36 منفذ QSFP28، وحدات إمداد طاقة مزدوجة | منفذ إلى شريحة (P2C) |
| MSB7800-ES2R | مفتاح Switch-IB 2 100 جيجابت/ثانية InfiniBand، 36 منفذ QSFP28، وحدات إمداد طاقة مزدوجة | شريحة إلى منفذ (C2P) |
المزايا التنافسية
يوفر MSB7890-ES2F العديد من المزايا المميزة على حلول التبديل التقليدية:
- الحوسبة داخل الشبكة: توفر تقنية SHARP تسريعًا يصل إلى 4 أضعاف لعمليات MPI مقارنة بنهج بطاقة الشبكة التقليدية
- كفاءة الطاقة: تعمل إدارة الطاقة المتقدمة على تقليل تكاليف التشغيل مع أداء رائد في الصناعة لكل واط
- قابلية التوسع: دعم عمليات نشر المجموعات الكبيرة جدًا مع زمن وصول منخفض متسق عبر جميع المنافذ
- إدارة شاملة: التكامل مع نظام NVIDIA UFM لتحليلات الشبكة المدعومة بالذكاء الاصطناعي والصيانة الاستباقية
- موثوقية مثبتة: مكونات من الدرجة المؤسسية مع أنظمة طاقة وتبريد زائدة عن الحاجة وقابلة للتبديل أثناء التشغيل
توفر بطاقة الشبكة المتوافقة مع mq9700 قيمة استثنائية للمؤسسات التي تنشر بنية تحتية للحوسبة عالية الأداء.
الخدمة والدعم
نحن نقدم حزم خدمات شاملة لضمان الأداء الأمثل للبنية التحتية الخاصة بك في InfiniBand:
- الضمان: ضمان أجهزة قياسي لمدة 3 سنوات مع تمديدات اختيارية
- الدعم الفني: استشارة العملاء والمساعدة الفنية على مدار الساعة طوال أيام الأسبوع
- التسليم: يضمن المخزون الكبير الشحن الفوري مع خيارات لوجستية مختلفة
- خدمات التكامل: المساعدة في النشر الاحترافي وتحسين التكوين
- تحديثات البرامج: تحديثات البرامج الثابتة وبرامج الإدارة المنتظمة
الأسئلة الشائعة
ما الفرق بين MSB7890-ES2F والنماذج الأخرى في السلسلة؟
يتميز MSB7890-ES2F باتجاه تدفق الهواء من المنفذ إلى الشريحة (P2C)، بينما يستخدم متغير ES2R تدفق الهواء من الشريحة إلى المنفذ (C2P). يعتمد اختيار بطاقة الشبكة هذا على تكوين تبريد مركز البيانات الخاص بك.
ما نوع الكابلات المتوافقة مع منافذ QSFP28؟
يدعم المفتاح خيارات اتصال متعددة بسرعة 100 جيجابت/ثانية بما في ذلك DAC وAOC وأجهزة الإرسال والاستقبال الضوئية مع كابلات الألياف المناسبة. يوفر حل بطاقة الشبكة هذا المرونة في البنية التحتية للكابلات.
كيف تعمل تقنية SHARP على تحسين أداء التطبيق؟
تعمل SHARP على إيقاف تشغيل العمليات الجماعية من وحدات المعالجة المركزية للخادم إلى شبكة المفتاح، مما يقلل من عمليات اجتياز البيانات ووقت تشغيل MPI بما يصل إلى 4 أضعاف مقارنة بالأساليب التقليدية.
ما هي خيارات الإدارة المتاحة لهذا المفتاح؟
يمكن إدارة MSB7890-ES2F من خلال سطر أوامر MLNX-OS أو واجهة الويب أو دمجها مع NVIDIA UFM لإدارة النشر على نطاق المؤسسة.
هل هذا المفتاح متوافق مع البنية التحتية الحالية لـ InfiniBand؟
نعم، تحافظ بطاقة الشبكة المتوافقة مع mq9700 هذه على التوافق مع الإصدارات السابقة مع أجيال InfiniBand السابقة مع توفير أداء محسّن لأعباء العمل الحديثة.
ملاحظات التثبيت والتشغيل
اعتبارات هامة
- تأكد من وجود مساحة كافية لتدفق الهواء (من الأمام إلى الخلف أو من الخلف إلى الأمام كما هو محدد)
- تحقق من متطلبات الطاقة: 100-127 فولت تيار متردد أو 200-240 فولت تيار متردد بكفاءة 80 Plus Gold
- حافظ على درجة حرارة التشغيل بين 0 درجة مئوية إلى 45 درجة مئوية مع رطوبة غير مكثفة بنسبة 10-85%
- اتبع احتياطات ESD أثناء إجراءات التثبيت والصيانة
- خطط للتركيب المناسب على الرف مع مجموعة القضبان المضمنة
- تأكد من التوافق مع البنية التحتية لكابلات وبطاقات الشبكة الحالية
يتوافق المفتاح مع معايير انبعاثات CE وFCC وVCCI وICES وRCM وشهادات السلامة RoHS وCS وcTUVus وCE وCU.
