دعم فني لجهاز الإرسال والاستقبال 400G OSFP 112 VR4 CC-OSFP04VR4-12D لاتصالات الألياف
تفاصيل المنتج:
| اسم العلامة التجارية: | starsurge |
| إصدار الشهادات: | CE, ISO, RoHS, GS |
| رقم الموديل: | 400G OSFP 112 VR4 CC-OSFP04VR4-12D |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50pcs |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | وفقا للكمية |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | 10000pcs/شهر |
|
معلومات تفصيلية |
|||
| نموذج لا.: | CC-OSFP04VR4-12D | شبكة الدعم: | إيثرنت |
|---|---|---|---|
| محتوى المعلومات: | بيانات | حالة: | جديد |
| سرعة: | 400 جم | وضع: | QSFP112 SR4 |
| حزمة النقل: | التعبئة | مواصفة: | 400*265*100mm |
| علامة تجارية: | OptModule | أصل: | الصين |
| القدرة الإنتاجية: | 50000 | ||
منتوج وصف

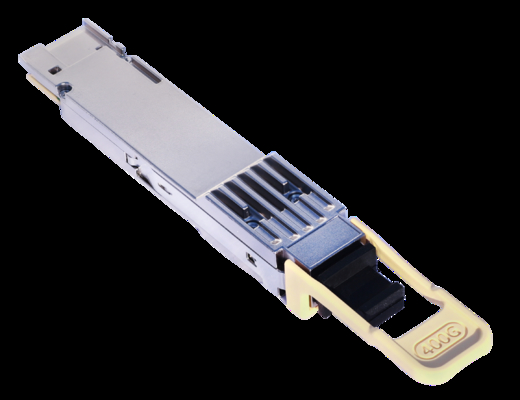

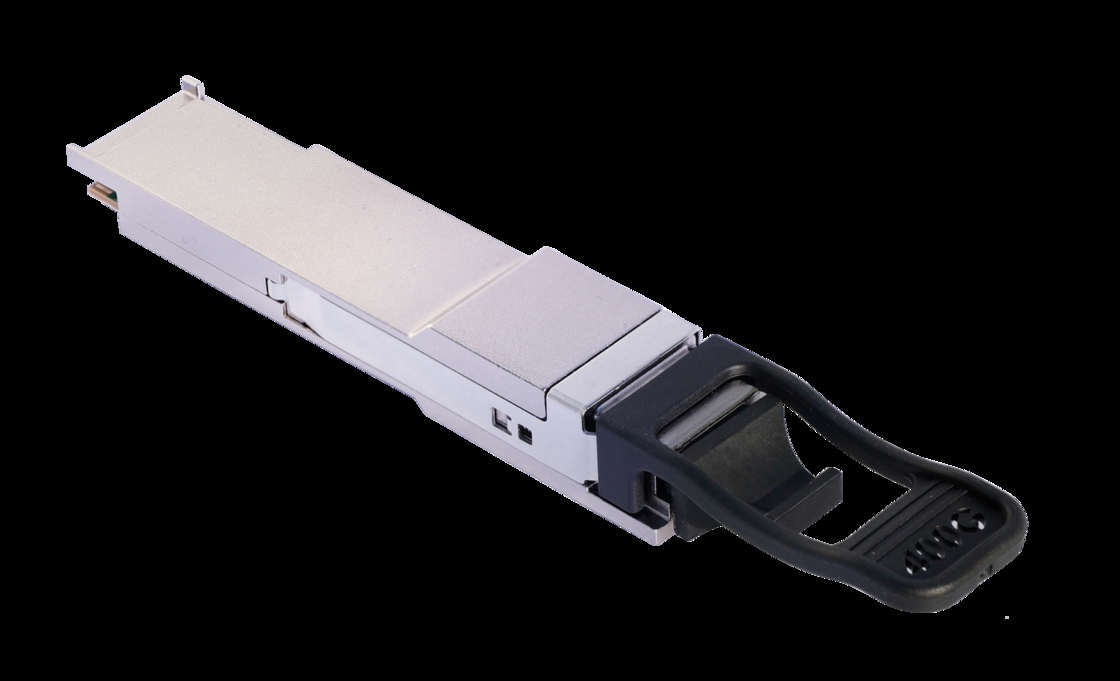

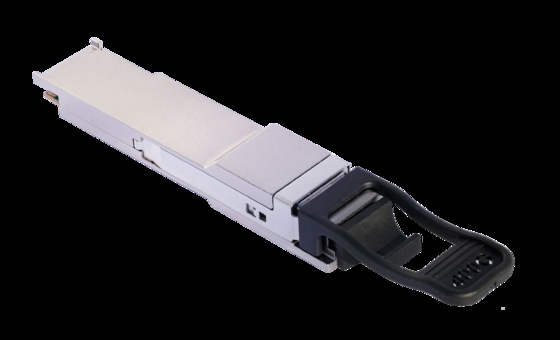

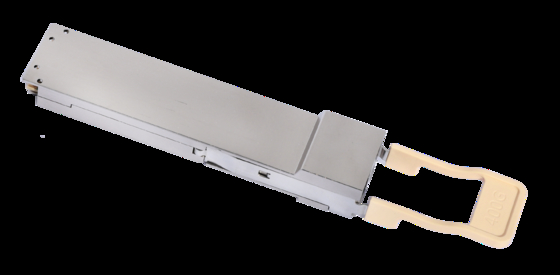

400G OSFP 112 VR4 جهاز الاستقبال
1.1 400G OSFP 112 VR4 الوصف العام
هذه الوحدة هي جهاز استقبال ألياف ضوئية قابلة للشحن الساخن في عامل شكل QSFP مع وظيفة مراقبة التشخيص الرقمي (DDM) ووظيفة التحكم.تتكون وحدة 400G QSFP112 SR4 من أربعة مسارات متطابقة ومستقلة توفر رابطًا من نقطة إلى نقطة 400Gb / s عبر ألياف OM4 متعددة الأوضاع تصل إلى 100mهذا يجعلها حلًا مثاليًا منخفض التكلفة للاتصالات البصرية لمراكز البيانات القصيرة المدى.
يبلغ طول الموجة المركزي لكل شريط طول الموجة 850 نانومتر. إن استهلاك الطاقة المنخفض وأداء EMI الممتاز يتيح تصميم النظام مع كثافة منفذ عالية.تم تصميم المنتج واختباره وفقا لمعايير السلامة الصناعيةجهاز الاستقبال هو منتج ليزر من الفئة 1 وفقًا لمعايير FDA / CDRH الأمريكية و IEC 60825-1: 2007 و IEC 60825-2: 2004 + A1 + A2.
يمكن تجميع جهاز الاستقبال بسهولة وإطلاقه من النظام المضيف من خلال القفل.
يعمل جهاز الاستقبال من مصدر طاقة واحد + 3.3 فولت على نطاق درجة حرارة حالة التشغيل من 0oC إلى + 70oC. تم تصنيع الأغطية من المعدن للحصانة من EMI.
1.2 400G OSFP 112 VR4 الميزات
يوفر جهاز الاستقبال البصري 400G QSFP112 SR4 الميزات التالية:
دعم 100GBASE لكل شريط في الألياف متعددة الأوضاع
معدل البيانات يصل إلى 425 جيجابايت في الساعة (4x 106.25 جيجابايت في الساعة)
تصل إلى 100 متر على MMF ((OM4)
. 850nm VCSEL ليزر ومستقبل PIN
الواجهة الكهربائية عالية السرعة للدخول والخروج (400GAUI-4) حاوية MPO-12 واحدة
درجة حرارة الحجرة: 0 إلى + 70 درجة مئوية متوافقة مع RoHS 6/6
متوافق مع 400G QSFP112 MSA و CMIS4.0
|
إمدادات الطاقةالجهد
|
Vcc
|
-صفر5
|
3.6
|
V
|
|
التخزين، درجة الحرارة،2
|
TST
|
-40
|
85
|
°C
|
|
الرطوبة النسبية للعمل1،2,3
|
RH
|
5
|
85
|
%
|
|
ملاحظات:
الدرجات القصوى المطلقة هي ما يتجاوز الضرر الذي يمكن أن يحدث للجهاز. 2 بين ظروف التشغيل الموصى بها والتصنيفات القصوى المطلقة، لا يتم التخطيط للعمل لفترة طويلة، وقد يحدث تدهور دائم للأجهزة. 3 غير مكثفة. |
||||
|
المعلم
|
400GBASE-SR4
|
|
|
|
رمز الطلب
|
400G-SR4
|
|
|
|
المعيار
|
IEEEStd802.3db&IEEEStd802.3ck
|
|
|
|
معدل البيانات ((Gb/s)
|
425Gb/s
|
|
|
|
المعلم
|
400GBASE-SR4
|
الوحدة
|
|
|
معدل الإشارة، كل ممر (مدى)
|
53.125±100ppm
|
GBd
|
|
|
تنسيق التعديل
|
PAM4
|
-
|
|
|
طول الموجة المركزية ((المدى)
|
844~863
|
nm
|
|
|
عرض الطيف RMS1 ((max)
|
0.6
|
nm
|
|
|
متوسط قوة الإطلاق، لكل مسار ((ماكس)
|
4
|
dBm
|
|
|
متوسط قوة الإطلاق لكل مسار ((دقيقة))
|
-أربعة6
|
|
|
|
نطاق تعديل البصري الخارجي ((OMAouter) ، كل مسار ((max))
|
3.5
|
dBm
|
|
|
نطاق تعديل البصري الخارجي ((OMAouter) ، كل حلقة ((min)) formax ((TECQ، TDECQ) ≤1.8 ديسيبل أو1.8 |
¥2.6 -4.4+ماكس ((TECQ،TDECQ) |
dBm dBm |
|
|
جهاز الإرسال و إغلاق التشتت لـ PAM4 ((TDECQ) ، كل مسار ((max))
|
4.4
|
ديسيبل
|
|
|
إرسال إغلاق لـ PAM4 ((TECQ)) ، كل مسار ((max))
|
4.4
|
ديسيبل
|
|
|
الحد الأقصى للوصول/الحد الأقصى للوصول
|
26
|
%
|
|
|
قوة جهاز الإرسال في كل مسار
|
2
|
dBm
|
|
|
نسبة الانقراض
|
2.5
|
ديسيبل
|
|
|
وقت انتقال جهاز الإرسال، كل مسار ((max))
|
17
|
ps
|
|
|
متوسط قوة إطلاق جهاز إرسال منغلق، كل طائرة ((ماكس)
|
-30
|
dBm
|
|
|
RIN12OMA ((max))
|
-131
|
dB/Hz
|
|
|
معدل التسامح مع الخسارة الضوئية ((max))
|
12
|
ديسيبل
|
|
|
التدفق المحاط2
|
≥86% عند 19nm≤30% عند 4.5um
|
-
|
|
|
400G OSFP 112 VR4 الملاحظات:
1RMS عرض الطيف هو الانحراف المعياري للطيف 2إذا تم قياس النوع A1a.2 أو النوع A1a.3، أو A1a.4، 50μm الألياف، لا يتفق مع IEC61280-1-4 |
|
||
|
المعلم
|
الإشارة
|
القيمة
|
الوحدة
|
|
معدل الإشارة، كل ممر (مدى)
|
120 ج.3.4.1
|
53.125± 50
ppm |
GBd
|
|
التسامح الفرعي لجهد الدخول pk-pkin ((min))
|
120 ج.5.1
|
900
|
mV
|
|
التفاضل إلى خسارة الدخل العادية ((دقيقة)
|
120 ج.3.3.2
|
المعادلة
(120G-2) |
ديسيبل
|
|
الخسارة الفعلية للثروة، ERL ((min))
|
120 ج.3.4.3
|
8.5
|
ديسيبل
|
|
عدم التطابق في الانتهاء الفرعي ((max))
|
120 ج.3.1.3
|
10
|
%
|
|
اختبار الإجهاد في الوحدة
|
120 ج.3.4.2
|
انظر 120G.3.4.2
|
|
|
نطاق تحمل الجهد في نهاية واحدة ((min)
|
120 ج.5.1
|
-0.4 إلى 33
|
V
|
|
الجهد المتردد في الوضع العادي ((دقيقة) 2
|
120 ج.5.1
|
-350
|
mV
|
|
الجهد المتردد في الوضع العادي ((max) 2
|
120 ج.5.1
|
2850
|
mV
|
|
ملاحظات:
1 يفي بـBER المحدد في 120G.1.1. 2 الجهد المشترك المتردد الذي يولده المضيف. تشمل المواصفات تأثيرات الجهد المنعطف الأرضي. |
|||
