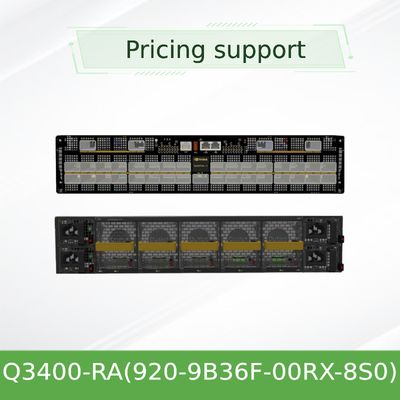

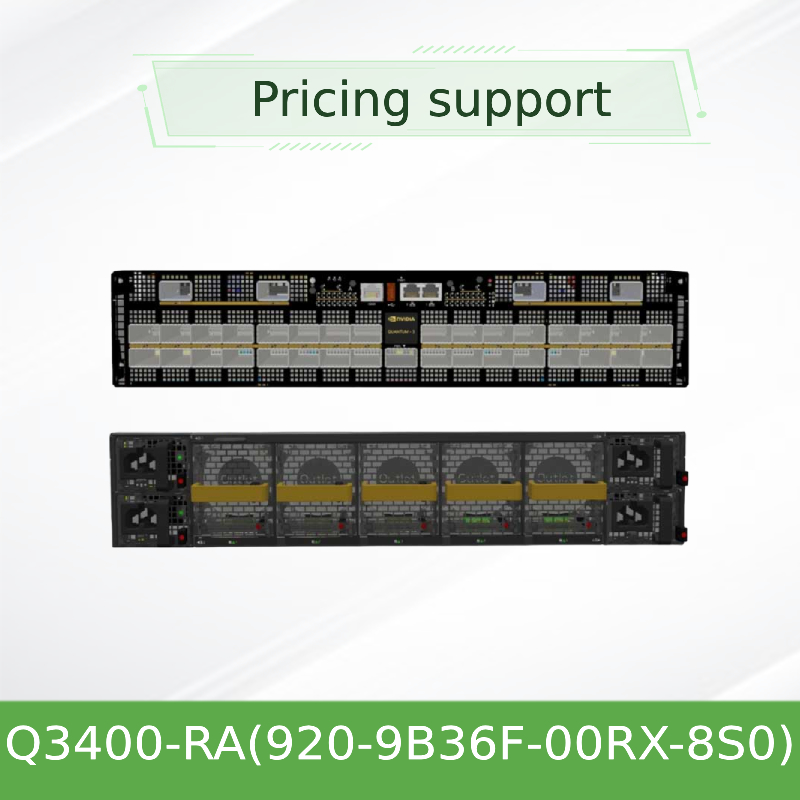

محول XDR ذو النطاق الداخلي على أساس الكم 3 Q3400-RA 920-9B36F-00RX-8S0 4U 144 منفذ XDR أكثر من 72 قفص OSFP 8 مصادر الطاقة
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| Model Number: | Q3400-RA(920-9B36F-00RX-8S0) |
| وثيقة: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم النموذج: | Q3400-RA 920-9B36F-00RX-8S0 | معدل النقل: | 800 جيجابايت |
|---|---|---|---|
| الموانئ: | 72 | وظيفة: | LACP ، الدعم القابل للتكديس ، VLAN |
| تكنولوجيا: | إنفينيباند | السرعة القصوى: | XDR |
| حزمة النقل: | التعبئة | مواصفة: | 43.6*433.2*590.6 مم |
| علامة تجارية: | ميلانوكس | أصل: | الصين |
| إبراز: | 144 منفذ XDR مفتاح النطاق الداخلي,920-9B36F-00RX-8S0 مفتاح النطاق الداخلي,4U Infiniband Switch,920-9B36F-00RX-8S0 Infiniband Switch,4U Infiniband Switch |
||
منتوج وصف
نظام NVIDIA Quantum-3 Q3400-RA XDR 800Gb / s InfiniBand Switch
NVIDIA Q3400-RA هو نظام InfiniBand للتبديل عالي الأداء ويتم تركيبه على رف 4U مصمم لمراكز البيانات الذكية والحاسوب العالي للجيل القادم. بني على NVIDIA Quantum-3 ASIC الرائدة ،هذا التبديل الشبكي يوفر.2 Tb/s إجمالي معدل النقل من خلال 144 منفذ 800Gb/s غير محظور. تم تصميمه للتوسع الضخم، وتأخير منخفض للغاية، وكفاءة الطاقة الاستثنائية،مما يجعلها الحل المثالي للعمود الفقري لمجموعات واسعة النطاق والأنسجة التدريبية الذكية.
النقاط الرئيسية للبيع
- أداء لا مثيل له: 144 منفذًا من 800 جيجابايت / ثانية InfiniBand لنطاق النطاق الترددي الإجمالي 115.2 Tb / ثانية.
- كوانتوم-3 ASIC: يستفيد من تكنولوجيا SerDes 200Gb / s للحصول على راديكس وكفاءة متفوقة.
- إدارة متقدمة: يحتوي على منفذ مخصص لإدارة شبكة الأقمشة (FNM) للتحكم المبسط عبر NVIDIA UFM.
- تصميم قوي: عامل شكل 4U مع إمدادات الطاقة الزائدة والقابلة للتبادل الساخن والتبريد للحصول على أقصى قدر من الموثوقية.
- مضاد للمستقبل: يدعم وظائف جهاز التوجيه الاختيارية لتوسيع المجموعات متعددة المواقع ومجموعة واسعة من طوبولوجيات الشبكة.
السمات
- نظام التبديل 4U InfiniBand مع تكوين ثابت
- 144 منفذ XDR 800Gb / s عبر 72 قفص OSFP
- تبريد الهواء مع تدفق الهواء من الأمام إلى الخلف (C2P)
- 8 إمدادات طاقة متكررة قابلة للتبادل الساخن (200-240 فولت AC)
- 10 وحدات مروحة قابلة للتبادل الساخن
- منافذ إدارة مخصصة: FNM (OSFP) ، MGT (RJ45) ، Console (RJ45) ، USB
- دعم NVIDIA SHARP TM ، التوجيه التكيفي ، وعزل الأداء
التكنولوجيا
Q3400-RAمفتاح الشبكةيتم تشغيله بواسطة NVIDIA Quantum-3 switch ASIC ، باستخدام أحدث تكنولوجيا SerDes 200Gb / s لكل مسار. يدعم معيار XDR InfiniBand ،تعمل بسرعة 200Gb/s لكل ممر مع ترميز 64b/66b لسرعة بيانات فعالة تبلغ 800Gb/s لكل منفذكما يدعم النظام التوافق الخلفي مع سرعات NDR (400Gb / s) و HDR (200Gb / s) و EDR (100Gb / s) و FDR (56Gb / s) و QDR (40Gb / s).يحتوي على ميزات متقدمة مثل بروتوكول تجميع وتقليل التسلسل الهرمي القابل للتوسع من NVIDIA (SHARP) للعمليات الجماعية المتسارعة.
مبدأ العمل
الـSN 2000يعمل المفتاح التسلسلي كمفتاح شفرة عابرة عالية الجذور. تدخل حزم البيانات من خلال أقفاص OSFP على اللوحة الأمامية. تقوم Quantum-3 ASIC بتبديل الحزم ، التوجيه ،والمعالجة المتقدمة (مثل شحنات SHARP) بمعدل خطيدير النظام المدار NVOS (نظام تشغيل NVIDIA) ، والذي يوفر السيطرة الكاملة على نسيج التبديل وتكوين ومراقبة عبر واجهات إدارة داخل النطاق أو خارج النطاق.يوفر ميناء FNM المنفصل مسارًا مخصصًا لحركة إدارة الأقمشة، وضمان استخدام منافذ البيانات بالكامل لحملات العمل الحاسوبية.
التطبيق والاستخدام
إنفيدياSN 2000تم تصميم Q3400-RA لبيئات الحوسبة عالية الأداء والذكاء الاصطناعي الأكثر تطلبًا. وتشمل تطبيقاتها الأساسية:
- مجموعات تدريب الذكاء الاصطناعي: ربط الآلاف من وحدات المعالجة الفورية لتدريب النموذج على نطاق واسع.
- الحوسبة عالية الأداء (HPC): بمثابة العمود الفقري ذو النطاق الترددي العالي في طوبولوجيات الشجرة الدهنية أو الدراجة + للمحاكاة العلمية.
- البنية التحتية المتقاربة الفائقة (HCI): توفير العمود الفقري منخفضة التأخير وذات الإنتاجية العالية لتطبيقات كثيفة البيانات.
- مراكز البيانات السحابية: بناء نسيج فعال وقابل للتوسع لمقدمي خدمات السحابة.
- مجموعات متعددة المواقع: باستخدام قدرات التوجيه الاختيارية لربط المجموعات عبر مواقع جغرافية مختلفة.
جدول المواصفات
| الصفة | المواصفات |
|---|---|
| النموذج | Q3400-RA |
| عامل الشكل | 4U راك ماونت |
| تبديل ASIC | إنفيديا كوانتوم 3 |
| منافذ البيانات | 144 × XDR 800Gb / s InfiniBand |
| منافذ الأجهزة | 72 × أقفاص OSFP |
| الحد الأقصى للطاقة | 115.2 Tb/s |
| الموانئ الإدارية | FNM (OSFP) ، 2x MGT (RJ45) ، وحدة التحكم (RJ45) ، USB 2.0 |
| مصادر الطاقة | 8 قابلة للتبادل الساخن، 2000W (200-240V AC) |
| التبريد | 10 مروحة قابلة للتبادل الساخن ، تدفق الهواء C2P |
| القوة النموذجية | ~ 2.9 كيلوواط (مع الكابلات السلبية) |
| الأبعاد (HxWxD) | 7" x 17.24" x 33.5" (177.8mm x 438mm x 850mm) |
| الوزن | ~ 60 كجم (مع 8 وحدات) |
المزايا و نقاط البيع
- الكثافة والأداء الرائدة في الصناعة:يوفر أعلى كثافة ومعدل إنتاجية للموانئ في عامل شكل 4U ، مما يقلل من أثر مركز البيانات والتكلفة لكل ميناء.
- موثوقية لا تنازل:يحتوي على إضافية كاملة للأجهزة (وحدات توزيع الكهرباء والمروحة) وإدارة حرارية قوية للعمل على مدار الساعة في بيئات متطلبة.
- حماية الاستثمار:التوافق مع الأجيال السابقة من InfiniBand (NDR و HDR و EDR) يحمي استثمارات البنية التحتية الحالية.
- إمكانات الذكاء الاصطناعي و HPC المحسنة:يدعم NVIDIA SHARP بشكل كبير عبء عمل الذكاء الاصطناعي و HPC عن طريق إزالة العمليات الجماعية من وحدة المعالجة المركزية.
- الإدارة المبسطة للأنسجة:يقدم منفذ FNM المخصص ، الذي يعمل مع NVIDIA UFM ، رؤية وتحكم لا مثيل لها دون استهلاك منافذ البيانات.
الخدمة والدعم
نحن نقدم الدعم الشامل لجميع منتجاتنامفتاح الشبكةخدماتنا تشمل:
- الضمان:ضمان المصنع القياسي مع خيارات للتغطية الممتدة.
- التوافر:المخزون الكبير في المخزون يضمن الشحن السريع وأوقات التوصيل القصيرة.
- الدعم الفني:24/7 استشارات العملاء والدعم الفني من فريقنا ذو الخبرة.
- التسويق العالمي:شحن موثوق به في جميع أنحاء العالم مع تعقب كامل ودعم الجمارك.
الأسئلة الشائعة (FAQ)
س: ما هو الفرق بين طرازات Q3200-RA و Q3400-RA؟
الجواب: Q3400-RA هو واحد، كبير 4U المفتاح مع 144 منفذ. Q3200-RA هو 2U هيكل يحتوي على اثنين مستقلة 36 منفذ مفاتيح، ما مجموعه 72 منفذ،مثالية للاندماج مع البنية التحتية الحالية NDR / HDR.
س: ما هي أنواع أجهزة الاستقبال والكابلات المتوافقة مع هذا المفتاح؟
الجواب: يستخدم النظام موصلات OSFP ويدعم مجموعة واسعة من أجهزة NVIDIA الرسمية والمرسلات البصرية المعتمدة من طرف ثالث وكابلات DAC / AOC لسرعات من 40G إلى 800G.يجب تغطية المنافذ غير المستخدمة بأغطية حرارية.
س: هل يمكن استخدام هذا المفتاح في بيئة مختلطة من InfiniBand؟
ج: نعم.SN 2000يدعم Q3400-RA التفاوض التلقائي وهو متوافق مع أجهزة NDR و HDR و EDR و FDR و QDR InfiniBand.
س: كيف يتم إدارة التبديل؟
ج: يتم إدارته بواسطة نظام تشغيل NVOS من NVIDIA والذي يمكن الوصول إليه عبر منافذ إدارة Ethernet المخصصة (MGT) ، وحدة التحكم المتسلسلة ،أو منفذ إدارة شبكة الأقمشة (FNM) لدمجها مع NVIDIA UFM.
س: ما هو تكوين إضافة الطاقة؟
الجواب: يحتوي النظام على 8 فتحات إمدادات الطاقة. يتطلب الحد الأدنى من 2 وحدة إمدادات للطاقة للعمل ولكن تم تصميمه لزيادة N + N. جميع وحدة إمدادات الطاقة قابلة للتبادل الساخن.
الاحتياط
- التثبيت:يجب تثبيتها أفقياً في رف قياسي يبلغ 19 بوصة. تأكد من وجود مساحة 8 سم (3 بوصات) على الأقل حول فتحات التهوية.
- البيئة:مصممة لبيئات مركز البيانات الخاضعة للسيطرة درجة حرارة التشغيل: 0 °C إلى 35 °C (مع تدفق الهواء C2P).
- السلامة:الجهاز ثقيل (~ 60 كجم) ، استخدمي رف ميكانيكي للتثبيت، وقطع كل أسلاك الكهرباء قبل الخدمة.
- التوافق الكهرومغناطيسي (EMC):تتوافق مع معايير CE و FCC و VCCI و ICES و RCM.
- التوافق:استخدم كابلات NVIDIA الموردة أو المعتمدة فقط لمواجهات الإدارة (مثل كابلات الحوافز) لمنع مشاكل الاتصال I2C المحتملة.
