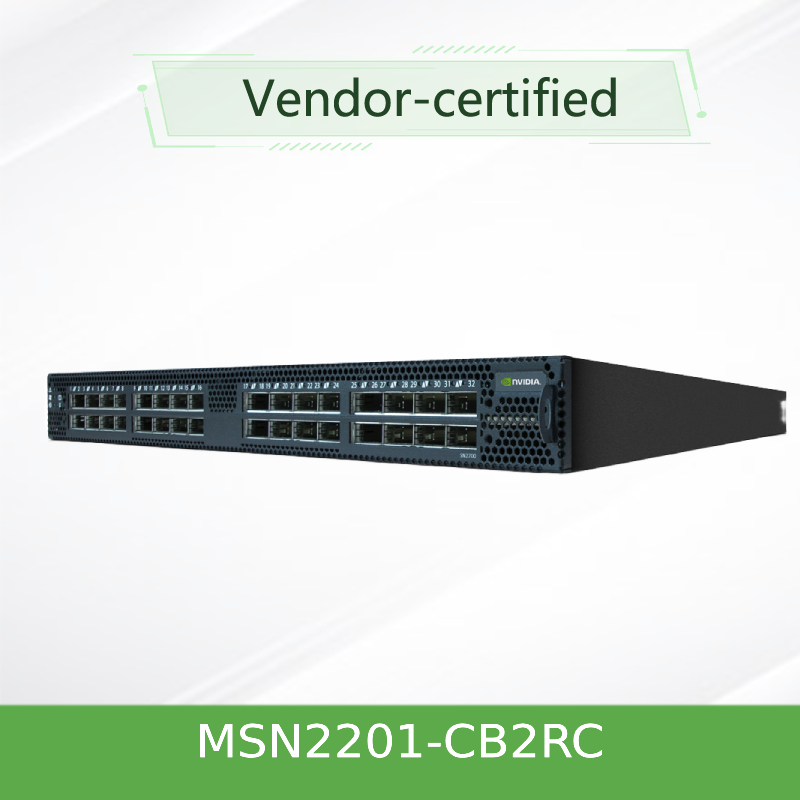

مفتاح Nvidia Ethernet قابل للتراص MSN2201-CB2RC للشبكات
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| Model Number: | MSN2201-CB2RC |
| وثيقة: | br-sn2000-series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم النموذج: | MSN2201-CB2RC | الموانئ: | 48 RJ45 + 4 QSFP28 100GBE |
|---|---|---|---|
| وظيفة: | LACP ، الدعم القابل للتكديس ، VLAN | مواصفة: | 43.6*433.2*590.6 مم |
| علامة تجارية: | ميلانوكس | موانئ MAX 100GBE: | 4 |
| إنتاجية: | 448 جيجابايت/ق | كمون: | 300 نانو ثانية |
| ذاكرة النظام: | 8 جيجا بايت | ||
| إبراز: | مفتاح إيثرنت إنفيديا MSN2201-CB2RC,شبكات مفتاح إيثرنت إنفيديا,مفتاح إيثرنت إنفيديا قابل للتكديس,Networking Nvidia Ethernet Switch,Stackable Nvidia Ethernet Switch |
||
منتوج وصف
NVIDIA Spectrum SN2000 Series MSN2201-CB2RC: مفتاح شبكات مفتوحة عالي الكثافة 1GbE/100GbE
يمثل NVIDIA Spectrum SN2000 Series MSN2201-CB2RC حلاً شبكياً مفتوحاً متعدد الاستخدامات، يجمع بين 48 منفذًا نحاسيًا بسرعة 1 جيجابت في الثانية و 4 وصلات علوية QSFP28 بسرعة 100 جيجابت في الثانية في عامل شكل مضغوط 1U. يوفر مفتاح الشبكة المتقدم هذا إنتاجية تبلغ 448 جيجابت في الثانية مع زمن انتقال ثابت يبلغ 300 نانوثانية، مما يجعله مثاليًا لكل من عمليات النشر في الجزء العلوي من الحامل وتطبيقات الإدارة خارج النطاق. تم تصميمه باستخدام NVIDIA Spectrum ASIC، وهو يدعم ميزات Layer 2/3 الشاملة، وتسريع RoCE، والقياس عن بعد على مستوى الأجهزة للحصول على رؤية لا مثيل لها في بيئات مراكز البيانات الحديثة.
الخصائص الرئيسية
- 48 منفذًا RJ45 بسرعة 1 جيجابت في الثانية + 4 منافذ وصلة علوية QSFP28 بسرعة 100 جيجابت في الثانية
- سعة تبديل تبلغ 448 جيجابت في الثانية بمعدل إعادة توجيه يبلغ 667 مليون حزمة في الثانية
- زمن انتقال 300 نانوثانية للقطع المباشر للتطبيقات الحساسة للأداء
- مخزن مؤقت للحزم مشترك ديناميكيًا بسعة 16 ميجابايت يمنع الازدحام
- قياس عن بعد مُسرّع بالأجهزة بتقنية WJH® (ما حدث للتو)
- وحدات تزويد طاقة مزدوجة قابلة للتبديل السريع مع تكرار مروحة N+1
- محمل مسبقًا بنظام Cumulus Linux لمرونة الشبكات المفتوحة
- تكوين تدفق الهواء C2P (من المنفذ إلى وحدة تزويد الطاقة) للتبريد الأمثل
التقنية الأساسية
تستفيد MSN2201-CB2RC من تقنية NVIDIA's Spectrum ASIC، مما يوفر ميزات متقدمة بما في ذلك توجيه VXLAN، ودعم EVPN، وتحسين RoCE (RDMA عبر Ethernet المتجمعة). يتوافق مفتاح الشبكة هذا مع معايير IEEE Ethernet ويدعم أطر عمل الشبكات المفتوحة بما في ذلك ONIE لمرونة نظام التشغيل. تتضمن البنية خط أنابيب قابلاً للبرمجة مع قدرة فحص عميق للحزم تصل إلى 512 بايت لتعزيز الأمان وتحليل حركة المرور.
مبدأ التشغيل
يستخدم مفتاح سلسلة SN2000 هذا بنية تبديل مباشرة تبدأ في إعادة توجيه الحزم قبل استلامها بالكامل، مما يقلل من زمن الانتقال إلى 300 نانوثانية. يقوم المخزن المؤقت للحزم المشترك بالكامل بسعة 16 ميجابايت بتخصيص الموارد ديناميكيًا للمنافذ المزدحمة، مما يمنع فقدان الحزم أثناء اندفاع حركة المرور. تراقب القياسات عن بعد المُسرّعة بالأجهزة أعماق قائمة الانتظار بدقة أقل من ميكروثانية، مما يوفر رؤية غير مسبوقة لأداء الشبكة ومشكلاتها.
سيناريوهات التطبيق
- تبديل الجزء العلوي من الحامل (ToR) لمركز البيانات لتوصيل الخادم
- بنية شبكة إدارة خارج النطاق (OOB)
- البنية التحتية فائقة التقارب (HCI) وشبكات التخزين
- تبديل طبقة التوزيع والأساسية لمؤسسة الحرم الجامعي
- شبكات السحابة والبيئات متعددة المستأجرين
- الحوسبة عالية الأداء ووصلات تجميع AI/ML
المواصفات الفنية
| المواصفات | MSN2201-CB2RC |
|---|---|
| رقم الموديل | MSN2201-CB2RC |
| تكوين المنفذ | 48 x 1GbE RJ45, 4 x 100GbE QSFP28 |
| سعة الإنتاجية | 448 جيجابت في الثانية |
| معدل إعادة التوجيه | 667 مليون حزمة في الثانية |
| زمن الانتقال (القطع المباشر) | 300 نانوثانية |
| ذاكرة المخزن المؤقت للحزم | 16 ميجابايت مشتركة |
| وحدات تزويد الطاقة | تيار متردد مزدوج قابل للتبديل السريع (100-264 فولت) |
| نظام التبريد | 4 مراوح قابلة للتبديل السريع (تكرار N+1) |
| اتجاه تدفق الهواء | C2P (من المنفذ إلى وحدة تزويد الطاقة) |
| نظام التشغيل المثبت مسبقًا | Cumulus Linux |
| الأبعاد (العرض × الارتفاع × العمق) | 43.9 مم × 428 مم × 432 مم |
| الوزن | 7.41 كجم (16.34 رطل) |
| واجهة الإدارة | 1 x 10/100/1000MbE, 1 x RJ45 console |
| متوسط استهلاك الطاقة | 100 واط |
المزايا التنافسية
- تصميم الشبكات المفتوحة يزيل تقييد البائع من خلال دعم ONIE
- تقلل القياسات عن بعد المتقدمة للأجهزة من متوسط الوقت لحل مشكلات الشبكة
- يتيح أداء زمن الانتقال المنخفض المتسق أحمال عمل RoCE والتعلم الآلي
- كثافة عالية للمنافذ النحاسية مع قابلية التوسع في الوصلة العلوية بسرعة 100 جيجابت في الثانية
- دعم NOS متعدد بما في ذلك Cumulus Linux و SONiC و Onyx
- إدارة المخزن المؤقت المتفوقة تمنع فقدان الحزم أثناء الازدحام
الخدمة والدعم
نحن نقدم دعمًا شاملاً بما في ذلك ضمان الأجهزة مدى الحياة، والمساعدة الفنية على مدار الساعة طوال أيام الأسبوع، وخدمة الاستبدال المسبق في يوم العمل التالي. يقدم فريقنا تكوينًا مخصصًا ودعمًا للتكامل وتسعيرًا بالجملة لعمليات نشر المؤسسات. تخضع جميع المنتجات لاختبارات صارمة ويتم شحنها في غضون 48 ساعة من تأكيد الطلب مع وثائق كاملة وموارد دعم.
الأسئلة المتداولة
س: ما هي أنظمة تشغيل الشبكات المدعومة على مفتاح سلسلة SN2000 هذا؟
ج: يدعم MSN2201-CB2RC خيارات NOS متعددة بما في ذلك Cumulus Linux (مثبت مسبقًا) و SONiC و Onyx من خلال إطار عمل تثبيت ONIE.
س: هل يمكن تقسيم منافذ 100 جيجابت في الثانية إلى اتصالات ذات سرعة أقل؟
ج: نعم، يمكن تقسيم منافذ QSFP28 إلى اتصالات 4x25GbE أو 2x50GbE باستخدام كابلات التوصيل المناسبة.
س: ما الفرق بين تكوينات تدفق الهواء P2C و C2P؟
ج: ينقل تدفق الهواء P2C (من الطاقة إلى المنفذ) الهواء من وحدات تزويد الطاقة إلى المنافذ، بينما ينقل C2P (من المنفذ إلى الطاقة) الهواء من المنافذ إلى وحدات تزويد الطاقة. يستخدم MSN2201-CB2RC تدفق الهواء C2P.
س: هل يدعم مفتاح الشبكة هذا بروتوكولات RDMA؟
ج: نعم، يوفر أجهزة التبديل دعمًا مُحسّنًا لـ RoCE (RDMA عبر Ethernet المتجمعة) مع إدارة الازدحام وموازنة التحميل.
س: ما نوع أجهزة الإرسال والاستقبال والكابلات المتوافقة؟
ج: يدعم المفتاح أجهزة الإرسال والاستقبال QSFP28 القياسية وكابلات DAC/AOC لاتصالات 100 جيجابت في الثانية و 40 جيجابت في الثانية و 25 جيجابت في الثانية.
ملاحظات التثبيت والتشغيل
- تأكد من استخدام أجهزة الإرسال والاستقبال والكابلات المعتمدة من NVIDIA للحصول على الأداء الأمثل
- حافظ على درجة حرارة التشغيل بين 0 درجة مئوية و 40 درجة مئوية مع رطوبة غير مكثفة تتراوح بين 5٪ و 85٪
- تحقق من أن اتجاه تدفق الهواء (C2P) يتطابق مع تصميم تبريد مركز البيانات قبل التثبيت
- اتبع إجراءات الحماية المناسبة من التفريغ الكهروستاتيكي أثناء التثبيت والصيانة
- يتوافق مع معايير السلامة بما في ذلك توجيهات CE و FCC و RoHS
- ارجع إلى وثائق NVIDIA للحصول على أحدث معلومات التوافق مع البرامج الثابتة والبرامج
