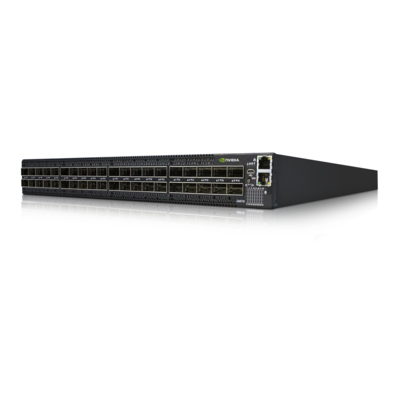

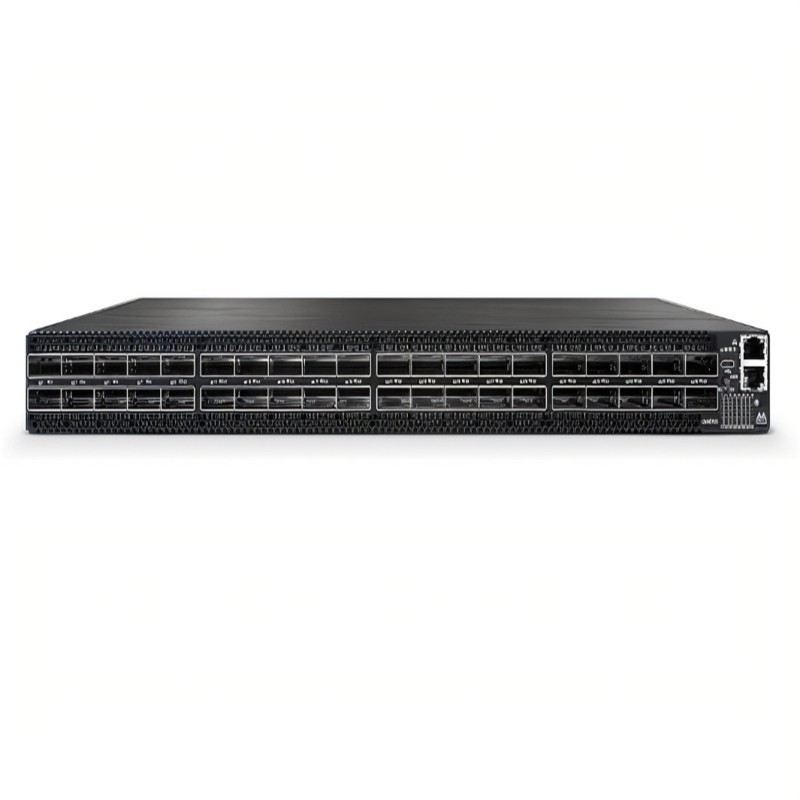

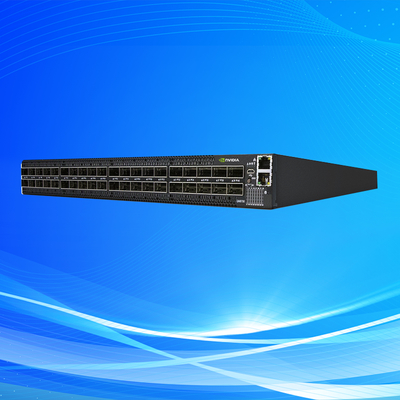

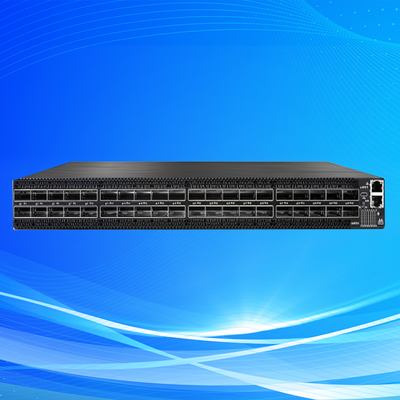

40 منفذ Mellanox Infiniband Switch غير مسدودة HDR 200Gb / S MQM8700-HS2F
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MQM8700-HS2F (920-9B110-00FH-0MD) |
| وثيقة: | MQM8700 series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| شروط الدفع: | ر/ر |
|
معلومات تفصيلية |
|||
| نموذج: | MQM8700-HS2F | تطبيق: | الخادم |
|---|---|---|---|
| الكلمة الرئيسية: | مفتاح شبكة ميلانوكس | تكوين المنفذ: | 40 X QSFP56 HDR 200GB/S المنافذ |
| كمون: | <90 نانو ثانية | حالة: | جديد وأصلي |
| إبراز: | 40 منفذ HDR Mellanox Infiniband Switch,مفتاح HDR غير مقفل Mellanox Infiniband,200Gb/S MELLANOX MQM8700-HS2F,Non Blocking HDR Mellanox Infiniband Switch,200Gb/S MELLANOX MQM8700-HS2F |
||
منتوج وصف
مفتاح Mellanox Quantum QM8700 40-Port HDR 200Gb/s InfiniBand
1. نظرة عامة على المنتج
يمثل Mellanox Quantum QM8700 قمة تكنولوجيا الشبكات عالية الأداء، حيث يوفر 40 منفذًا غير مانعة لـ HDR 200Gb/s InfiniBand في عامل شكل 1U مضغوط. يوفر مفتاح الشبكة المتقدم هذا سعة نطاق ترددي لا مثيل لها تبلغ 16 تيرابايت/ثانية وزمن وصول رائد في الصناعة يقل عن 90 نانوثانية. مصمم للبيئات كثيفة البيانات، وهو مناسب بشكل خاص للذكاء الاصطناعي وأعباء عمل التعلم الآلي ومجموعات الحوسبة عالية الأداء حيث يكون الحد الأقصى للإنتاجية والحد الأدنى من زمن الوصول أمرًا بالغ الأهمية.
2. الميزات الرئيسية
- 40 منفذًا غير مانعة لـ HDR 200Gb/s InfiniBand مع موصلات QSFP56
- دعم ما يصل إلى 80 منفذًا HDR100 100Gb/s باستخدام تكوينات الكابلات المقسمة
- بنية زمن وصول منخفض للغاية مع تأخير من منفذ إلى منفذ أقل من 90 نانوثانية
- تكنولوجيا SHARP™ مدمجة لتسريع الحساب داخل الشبكة
- وحدات تزويد طاقة مزدوجة زائدة عن الحاجة وقابلة للتبديل السريع (1100 واط تيار متردد) ومراوح تبريد N+1
- إمكانيات إدارة متقدمة من خلال واجهات CLI و WebUI و SNMP و JSON
- التوافق مع الإصدارات السابقة مع أجيال InfiniBand السابقة (EDR و FDR و QDR)
3. التقنيات الأساسية
تستفيد QM8700 من تقنية SHARP (بروتوكول التجميع والتقليل الهرمي القابل للتطوير) المبتكرة من Mellanox، والتي تتيح الحساب داخل البنية التحتية للشبكة نفسها. يقلل هذا النهج الثوري بشكل كبير من حركة البيانات بين نقاط النهاية، مما يؤدي إلى تسريع العمليات الجماعية الشائعة في MPI وأطر عمل التعلم الآلي. يقوم المفتاح أيضًا بتنفيذ خوارزميات توجيه تكيفية وآليات تحكم متطورة في الازدحام تعمل على تحسين تدفق حركة المرور ديناميكيًا عبر جميع المنافذ، مما يزيد من استخدام النطاق الترددي الفعال حتى في ظل الأحمال الثقيلة.
4. مبدأ العمل
يعمل Quantum QM8700 على بنية تبديل من خلال القطع تبدأ في إعادة توجيه الحزم قبل استلام الإطار بأكمله، مما يقلل من زمن الوصول. تستخدم بنية المفتاح تصميمًا متقاطعًا غير مانع يضمن إمكانية اتصال جميع المنافذ في وقت واحد بالنطاق الترددي الكامل. تتضمن ميزات إدارة حركة المرور المتقدمة التوجيه التكيفي الذي يحدد المسارات بناءً على بيانات الازدحام في الوقت الفعلي، وتعيين المسار الافتراضي الذي يعطي الأولوية لأنواع حركة المرور، والتحكم في الازدحام المدمج الذي يمنع تكوين النقاط الساخنة. تتيح تقنية SHARP المدمجة للمفتاح إجراء عمليات التجميع والتقليل أثناء عبور البيانات للشبكة، مما يقلل بشكل كبير من الحاجة إلى عمليات نقل بيانات متعددة بين عقد الحوسبة.
5. التطبيقات
- مجموعات الحوسبة عالية الأداء (HPC) ومنشآت الحوسبة الفائقة
- بيئات تدريب الذكاء الاصطناعي والتعلم العميق
- تحليلات البيانات واسعة النطاق وأنظمة المعالجة في الوقت الفعلي
- البنية التحتية السحابية وعمليات نشر مراكز البيانات فائقة النطاق
- تطبيقات التداول عالي التردد والنمذجة المالية
- مرافق البحث العلمي والحوسبة الأكاديمية
- مزارع عرض الوسائط والترفيه
6. المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| تكوين المنفذ | 40 × منافذ QSFP56 HDR 200Gb/s |
| الحد الأقصى للنطاق الترددي | 16 تيرابايت/ثانية إجمالي الإنتاجية |
| زمن الوصول | <90 نانوثانية |
| وحدة تزويد الطاقة | وحدات تزويد الطاقة (PSUs) مزدوجة قابلة للتبديل السريع 1100 واط تيار متردد |
| نظام التبريد | مراوح زائدة عن الحاجة N+1 قابلة للتبديل السريع |
| واجهات الإدارة | Ethernet و RS232 و USB و WebUI و SNMP و CLI |
| معايير الامتثال | IBTA 1.3 و RoHS-6 و CE و FCC و ISO و ETS |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 40 درجة مئوية |
| الأبعاد | 1U قابلة للتركيب على الرف، عمق قياسي |
7. المزايا التنافسية
- أداء رائد في الصناعة: أعلى كثافة للمنافذ وسعة النطاق الترددي في عامل شكل 1U، مما يوفر 40 منفذًا من اتصال HDR 200Gb/s InfiniBand.
- كفاءة الطاقة: استهلاك طاقة مُحسّن مع وحدات تزويد الطاقة المعتمدة من 80 Plus Platinum، مما يقلل من تكاليف التشغيل والتأثير البيئي.
- إزاحة الحساب: تعمل تقنية SHARP المدمجة على تسريع العمليات الجماعية بما يصل إلى 3 أضعاف مقارنة بمفاتيح الشبكة التقليدية.
- حماية الاستثمار: التوافق الكامل مع الإصدارات السابقة مع البنية التحتية الحالية لـ InfiniBand، ودعم بيئات السرعة المختلطة.
- إدارة مبسطة: يوفر برنامج Unified Fabric Manager رؤية وتحكمًا شاملين في شبكات InfiniBand واسعة النطاق.
8. الخدمة والدعم
نحن نقدم حزم دعم شاملة بما في ذلك ضمان أجهزة قياسي لمدة عام واحد مع تمديدات اختيارية متاحة. يقدم فريقنا الفني خدمات استشارة واستكشاف الأخطاء وإصلاحها على مدار الساعة طوال أيام الأسبوع لضمان أقصى وقت تشغيل. نحتفظ بمخزون كبير للنشر السريع، وعادة ما يتم الشحن في غضون 3-5 أيام عمل للعناصر الموجودة في المخزون. تتوفر خدمات التكوين المخصصة لعمليات النشر واسعة النطاق، بما في ذلك تحديثات البرامج الثابتة واختبار التوافق مع البنية التحتية الحالية.
9. الأسئلة الشائعة
س: ما الفرق بين وضع HDR و HDR100 على هذا المفتاح؟
ج: يعمل HDR بسرعة 200 جيجابت/ثانية لكل منفذ، بينما يستخدم HDR100 مسارين لتوفير 100 جيجابت/ثانية لكل منفذ، مما يضاعف عدد المنافذ فعليًا إلى 80 عند استخدام الكابلات المقسمة المناسبة.
س: هل يمكن دمج QM8700 مع شبكات Ethernet؟
ج: نعم، من خلال حلول البوابة أو المحولات المتوافقة، يمكن لشبكة InfiniBand الاتصال بشبكات Ethernet للبيئات الهجينة.
س: ما هو برنامج الإدارة المضمن مع المفتاح؟
ج: يتضمن المفتاح نظام Mellanox's Unified Fabric Manager (UFM) الذي يوفر إمكانات مراقبة وتوفير وتحليلات شاملة.
س: هل هذا المفتاح مناسب للنشر في الجزء العلوي من الرف؟
ج: بالتأكيد، بفضل كثافة المنافذ العالية وخيارات التكوين المرنة، يعتبر QM8700 مثاليًا للنشر في الجزء العلوي من الرف في مجموعات HPC و AI.
10. ملاحظات التثبيت والتشغيل
- تأكد من تدفق الهواء الكافي حول المفتاح مع مسافات خلوص لا تقل عن 5 سم على جانبي السحب والعادم
- تحقق من توافق أجهزة الإرسال والاستقبال البصرية والكابلات مع مصفوفة التوافق الخاصة بـ Mellanox
- قم بتنفيذ احتياطات ESD المناسبة أثناء إجراءات التثبيت والصيانة
- قم بتحديث البرنامج الثابت للمفتاح بانتظام للوصول إلى أحدث الميزات والتحسينات الأمنية
- راقب استهلاك الطاقة والظروف الحرارية باستخدام واجهات الإدارة المدمجة
- لعمليات النشر الكبيرة، استخدم UFM Enterprise للإدارة المركزية لمفاتيح متعددة
