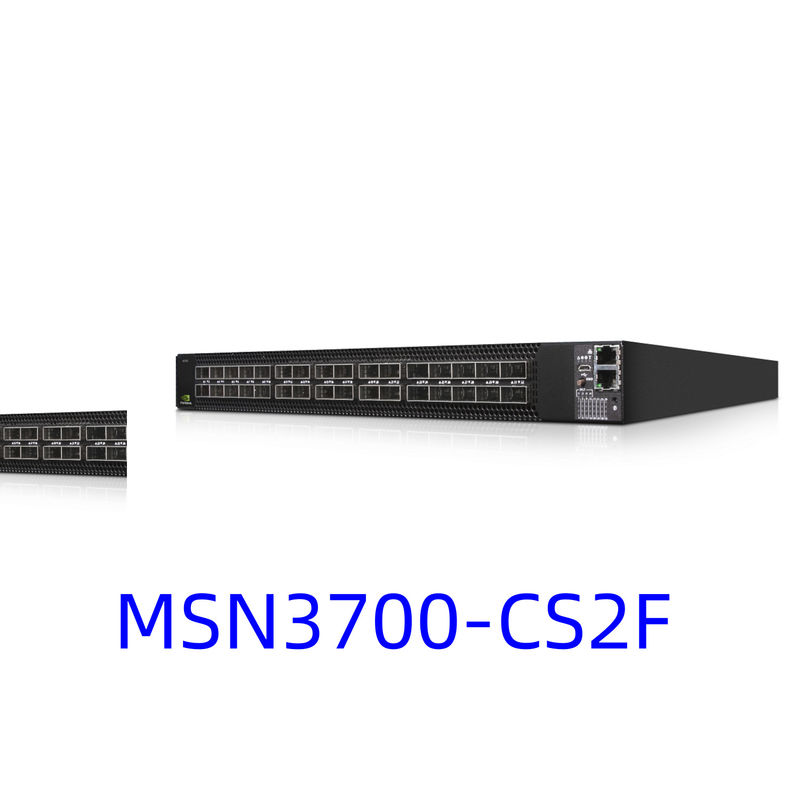

MSN3700-CS2F Spectrum-2 Based 100GbE 1U Open mellanox network Switch مع Onyx 32 QSFP28 Ports
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | رقم MSN3700-CS2F |
| وثيقة: | sn3000-series.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة المنتجات: | مخزون | طلب: | الخادم |
|---|---|---|---|
| حالة: | جديد وأصلي | ضمان: | 1 سنة |
| سعة التبديل: | 12.8 تيرا بايت في الثانية | معدل إعادة التوجيه: | 9.52 نقطة أساس |
| إبراز: | MSN3700-CS2F Mellanox Switch,محول Mellanox 100 جيجابايت,محول إيثرنت Mellanox عالي الأداء 100 جيجابايت |
||
منتوج وصف
NVIDIA Spectrum SN3000 MSN3700-CS2F: مفتاح شبكات مفتوحة عالي الكثافة 100GbE
1. نظرة عامة على المنتج

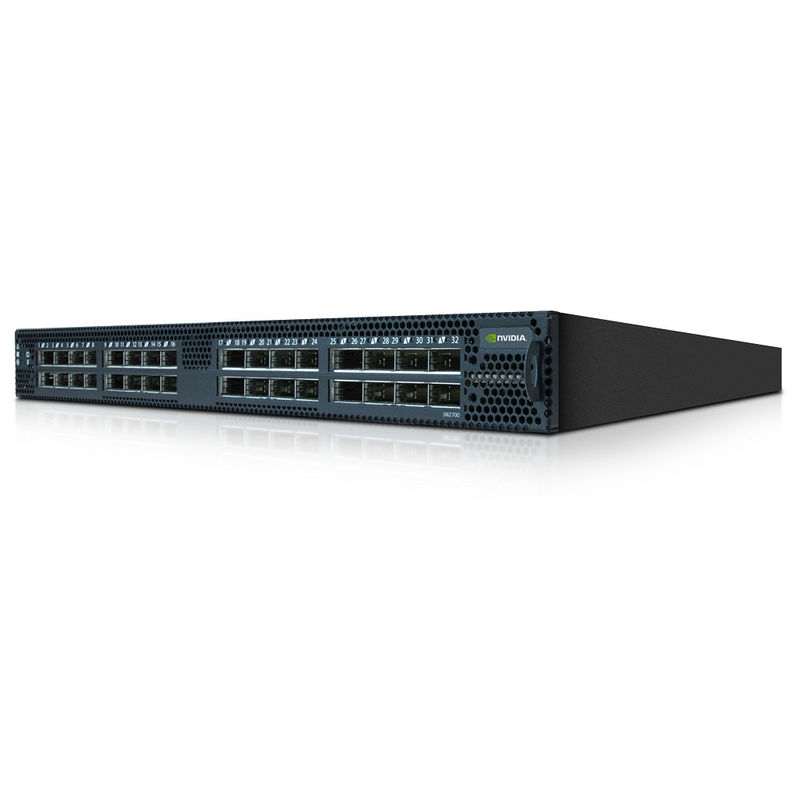

MSN3700-CS2F هو مفتاح شبكة بعامل شكل 1U من سلسلة NVIDIA Spectrum SN3000، يوفر 32 منفذًا من اتصال 100GbE مع المرونة لتقسيم المنافذ لاتصالات الخادم 10/25GbE. تم تصميم هذا المفتاح الإيثرنت المفتوح على معمارية Spectrum-2 ASIC، ويوفر 6.4 تيرابت/ثانية من الإنتاجية غير المحظورة، مما يجعله حلاً مثاليًا لنشر العمود الفقري والأوراق في مراكز البيانات الحديثة. مع دعم أنظمة التشغيل المتعددة بما في ذلك NVIDIA Onyx، يوفر مفتاح الشبكة هذا مرونة وأداءً لا مثيل لهما للسحابة والمؤسسات وبيئات الحوسبة عالية الأداء.
2. الميزات الرئيسية
- 32 منفذ QSFP28 يدعم سرعات 100GbE و 50GbE و 40GbE و 25GbE
- إمكانية تقسيم المنفذ لدعم ما يصل إلى 128 × 10/25GbE اتصالات
- سعة تبديل 6.4 تيرابت/ثانية بمعدل إعادة توجيه 4.76 مليار حزمة في الثانية
- تبديل القطع مع زمن وصول ثابت يبلغ 425 نانوثانية
- مخزن مؤقت للحزم مشترك بالكامل بسعة 42 ميجابايت لامتصاص الدفقات
- وحدات تزويد طاقة مزدوجة قابلة للتبديل السريع (AC) مع تكرار المروحة N+1
- مثبت مسبقًا بنظام تشغيل شبكة NVIDIA Onyx
3. التقنيات المتقدمة
تشتمل سلسلة SN3000 على NVIDIA Spectrum-2 ASIC مع دعم:
- RoCE (RDMA عبر إيثرنت متقارب) لشبكات GPU المباشرة
- توجيه VXLAN والجسور مع تسريع الأجهزة
- تتبع عن بعد متقدم بتقنية What Just Happened (WJH)
- تتبع الشبكة داخل النطاق (INT) للمراقبة في الوقت الفعلي
- خط أنابيب قابل للبرمجة مع فحص الحزم العميق (حتى 512 بايت)
- معايير إيثرنت مفتوحة بما في ذلك ONIE لمرونة نظام تشغيل الشبكة
4. الهندسة المعمارية التشغيلية
يستخدم MSN3700-CS2F بنية مخزن مؤقت للحزم مشتركة بالكامل تقوم بتخصيص الذاكرة ديناميكيًا عبر جميع المنافذ، مما يضمن توزيعًا عادلاً للنطاق الترددي ويمنع الحجب في رأس الخط. يعمل المفتاح في وضع القطع، ويعيد توجيه الحزم فور معالجة الرأس دون تخزين الإطار بأكمله. يقلل هذا النهج من زمن الوصول مع الحفاظ على أداء معدل الخط. تعالج Spectrum-2 ASIC الحزم في تمريرة واحدة، حتى للعمليات المعقدة مثل توجيه VXLAN وترجمة عنوان الشبكة.
5. سيناريوهات النشر
- طبقة العمود الفقري لمركز البيانات التي تدعم اتصال نسيج 100GbE
- مفتاح ورقة عالي الكثافة لاتصال خادم 25GbE
- شبكات مجموعة AI/ML مع دعم RoCE لـ NVIDIA GPUDirect
- بنية تحتية سحابية مع شبكات تراكب VXLAN
- أقمشة التخزين مع دعم NVMe over Fabrics (NVMe-oF)
- شبكات التداول المالي التي تتطلب زمن وصول منخفضًا وإنتاجية عالية
6. المواصفات الفنية
| تخصيص | MSN3700-CS2F |
|---|---|
| سلسلة المفاتيح | SN3000 |
| تكوين المنفذ | 32 x QSFP28 |
| الحد الأقصى لمنافذ 100GbE | 32 |
| الحد الأقصى لمنافذ 25GbE | 128 |
| الإنتاجية | 6.4 تيرابت/ثانية |
| معدل إعادة التوجيه | 4.76 مليار حزمة في الثانية |
| زمن الوصول | 425 نانوثانية |
| المخزن المؤقت للحزم | 42 ميجابايت |
| وحدات تزويد الطاقة | تيار متردد مزدوج (1+1 زائد عن الحاجة) |
| التبريد | 4 مراوح (N+1 زائد عن الحاجة) |
| الأبعاد (الارتفاع × العرض × العمق) | 1.72" x 16.84" x 22" |
| الوزن | 11.1 كجم (24.5 رطل) |
| نظام التشغيل | NVIDIA Onyx |
7. المزايا التنافسية
- كثافة المنافذ الرائدة في الصناعة في عامل شكل 1U
- يضمن المخزن المؤقت للحزم المشترك بالكامل التخصيص العادل للنطاق الترددي
- تعمل إمكانات التتبع عن بعد المتقدمة على تقليل متوسط الوقت لحل المشكلات
- تصميم إيثرنت المفتوح يمنع تقييد البائع
- مقياس VXLAN فائق مع 10 أضعاف الأنفاق مقارنة بالمنافسين
- سرعات منافذ مرنة من 1GbE إلى 100GbE باستخدام كابلات التوصيل
- دعم RoCE الشامل لأعباء عمل GPU المباشرة
8. الخدمة والدعم
يأتي MSN3700-CS2F مع ضمان أجهزة محدود لمدة عام واحد مع مدة استجابة 14 يوم عمل. تتضمن خدمات الدعم المتميزة الاختيارية الاستبدال المسبق في يوم العمل التالي، وإرسال فني لمدة 4 ساعات، والمساعدة الفنية عن بعد. تقدم NVIDIA خدمات احترافية لتصميم وتنفيذ وتحسين البنية التحتية للشبكة.
9. الأسئلة المتداولة
س: هل يمكن استخدام هذا المفتاح مع أنظمة تشغيل شبكات أخرى؟
ج: نعم، بينما يتم تثبيته مسبقًا باستخدام NVIDIA Onyx، يدعم المفتاح أي نظام تشغيل شبكة متوافق مع ONIE بما في ذلك Cumulus Linux و SONIC.
س: ما أنواع أجهزة الإرسال والاستقبال والكابلات المدعومة؟
ج: يدعم المفتاح مجموعة واسعة من أجهزة الإرسال والاستقبال DAC و AOC والألياف بما في ذلك بصريات 100GbE SR4 و LR4 و CWDM4 و PSM4.
س: هل المفتاح مناسب لنشر RoCE؟
ج: نعم، يوفر Spectrum-2 ASIC دعمًا قويًا لـ RoCE مع ميزات التحكم في الازدحام وعزل حركة المرور.
س: ما هو استهلاك الطاقة للمفتاح؟
ج: يبلغ استهلاك الطاقة النموذجي 300 واط مع أقصى سحب يبلغ 400 واط اعتمادًا على تكوين المنفذ والاستخدام.
10. ملاحظات التثبيت والتشغيل
- تأكد من وجود مساحة كافية لتدفق الهواء حول المفتاح
- تحقق من توافق أجهزة الإرسال والاستقبال والكابلات قبل النشر
- اعمل ضمن ظروف بيئية محددة (0 درجة مئوية إلى 40 درجة مئوية، رطوبة 5-85٪)
- اتبع احتياطات ESD المناسبة أثناء التثبيت
- يتوافق مع معايير السلامة بما في ذلك CB و CE و cTUVus و CU
- يتضمن توافق EMC شهادات FCC و ICES و RCM و VCCI
