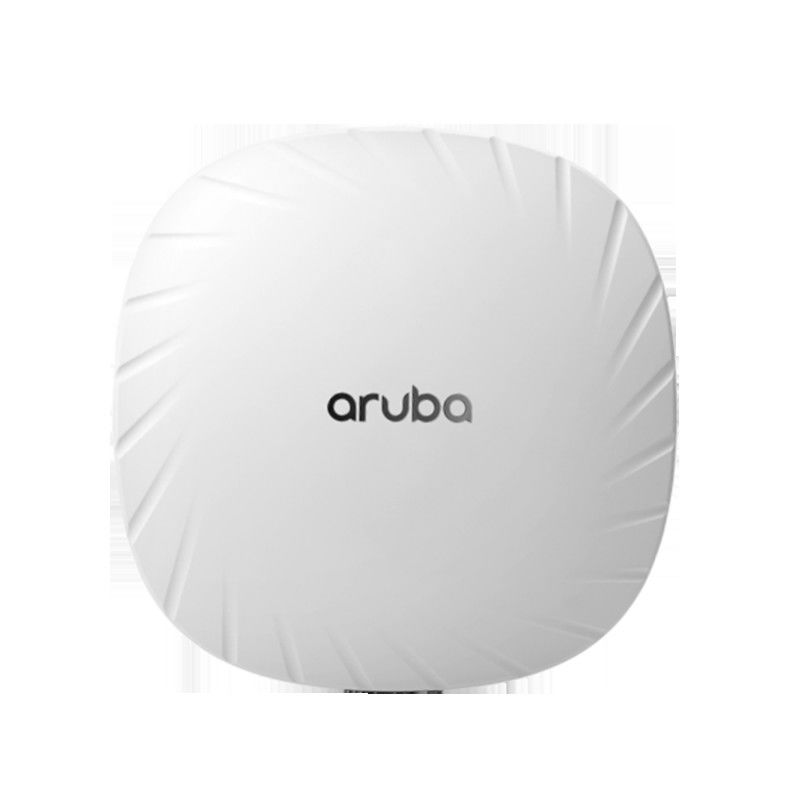

راديو مزدوج 510 Series Campus AP 515 Aruba Wifi 6 802.11ax هوائيات داخلية موحدة AP

توفر نقاط وصول Wi-Fi 6 من أروبا أداءً عاليًا
الاتصال لأي مؤسسة تشهد نموًا
عدد متطلبات إنترنت الأشياء والتنقل.مع
ذروة البيانات تصل إلى 2.69 جيجابت في الثانية ، فهي توفر السرعة و
الموثوقية اللازمة لأي بيئة مؤسسة.

متغيرات الأجهزة
• AP-514: نماذج الهوائيات الخارجية
• AP-515: نماذج الهوائي الداخلي
مواصفات راديو Wi-Fi
• نوع AP: داخلي ، راديو مزدوج ، 5 جيجا هرتز 802.11ax 4x4 MIMO و
2.4 جيجا هرتز 802.11ax 2x2 MIMO
• راديو 5 جيجاهرتز:
- أربعة تيار مكاني لمستخدم واحد (SU) MIMO لما يصل إلى
4.8 جيجابت في الثانية معدل البيانات اللاسلكية للفرد 4SS HE160
أجهزة العميل 802.11ax (الحد الأقصى)
- اثنان من الدفق المكاني لمستخدم واحد (SU) MIMO لما يصل إلى
1.2Gbps معدل البيانات اللاسلكية للفرد 2SS HE80
أجهزة عميل 802.11ax (نموذجية)
- أربعة تيار مكاني متعدد المستخدمين (MU) MIMO لما يصل إلى
معدل بيانات لاسلكي 4.8 جيجابت في الثانية يصل إلى أربعة 1SS أو 2SS
الأجهزة العميلة التي تدعم HE160 802.11ax DL-MU-MIMO
في نفس الوقت (بحد أقصى)
- أربعة تيار مكاني متعدد المستخدمين (MU) MIMO لما يصل إلى
معدل بيانات لاسلكي 2.4 جيجابت في الثانية يصل إلى أربعة 1SS أو 2SS
الأجهزة العميلة التي تدعم HE80 802.11ax DL-MU-MIMO
في وقت واحد (نموذجي)
• راديو 2.4 جيجا هرتز:
- اثنان من الدفق المكاني لمستخدم واحد (SU) MIMO لما يصل إلى
معدل نقل بيانات لاسلكي 574 ميجابت في الثانية إلى عميل 2SS HE40 802.11ax
الأجهزة (حد أقصى)
- اثنان من الدفق المكاني لمستخدم واحد (SU) MIMO لما يصل إلى
معدل نقل بيانات لاسلكي 287 ميجابت في الثانية إلى عميل 2SS HE20 802.11ax
أجهزة (نموذجية)
• دعم ما يصل إلى 512 جهاز عميل مرتبط لكل راديو ،
وما يصل إلى 16 BSSID لكل راديو
• نطاقات التردد المدعومة (خاصة بالبلد
تطبق القيود):
- 2.400 إلى 2.4835 جيجا هرتز ISM
- من 5.150 إلى 5.250 جيجاهرتز U-NII-1
- من 5.250 إلى 5.350 جيجاهرتز U-NII-2A
- من 5.470 إلى 5.725 جيجاهرتز U-NII-2C
- 5.725 إلى 5.850 جيجاهرتز U-NII-3 / ISM
- 5.850 إلى 5.895 جيجا هرتز U-NII-4
• القنوات المتاحة: تعتمد على التكوين
المجال التنظيمي
• اختيار التردد الديناميكي (DFS) يحسن استخدام
طيف الترددات الراديوية المتاح
- بما في ذلك Zero-Wait DFS (ZWDFS) لتسريع القناة
التغييرات
• تقنيات الراديو المدعومة:
- 802.11b: طيف الانتشار بالتسلسل المباشر (DSSS)
- 802.11a / g / n / ac: تقسيم التردد المتعامد
مضاعفة (OFDM)
- 802.11ax: تقسيم تردد متعامد متعدد
الوصول (OFDMA) مع ما يصل إلى 16 وحدة موارد (لملف
قناة 80 ميجا هرتز)
• أنواع التعديل المدعومة:
- 802.11b: BPSK ، QPSK ، CCK
- 802.11a / g / n: BPSK ، QPSK ، 16-QAM ، 64-QAM ، 256-QAM
(تمديد الملكية)
- 802.11ac: BPSK ، QPSK ، 16-QAM ، 64-QAM ، 256-QAM ،
1024-QAM (امتداد خاص)
- 802.11ax: BPSK ، QPSK ، 16-QAM ، 64-QAM ، 256-QAM ،
دعم 1024-QAM802.11n عالي الإنتاجية (HT):
HT20 / 40
• دعم 802.11ac عالي الإنتاجية (VHT):
VHT20 / 40/80/160
• دعم 802.11ax عالي الكفاءة (HE): HE20 / 40/80/160
• معدلات البيانات المدعومة (ميغابت في الثانية):
- 802.11b: 1 ، 2 ، 5.5 ، 11
- 802.11a / g: 6 ، 9 ، 12 ، 18 ، 24 ، 36 ، 48 ، 54
- 802.11n (2.4 جيجا هرتز): 6.5 إلى 300 (MCS0 إلى MCS15 ، HT20
إلى HT40)
- 802.11n (5 جيجاهرتز): 6.5 إلى 600 (MCS0 إلى MVC31 ، HT20
إلى HT40)
- 802.11ac: 6.5 إلى 3467 (MCS0 إلى MCS9 ، NSS = 1 إلى 4 ،
VHT20 إلى VHT160)
- 802.11ax (2.4 جيجا هرتز): 3.6 إلى 574 (MCS0 إلى MCS11 ، NSS = 1
إلى 2 ، HE20 إلى HE40)
- 802.11ax (5 جيجا هرتز): 3.6 إلى 4803 (MCS0 إلى MCS11 ، NSS = 1
إلى 4 ، من HE20 إلى HE160)
• تجميع حزم 802.11n / ac / ax: A-MPDU ، A-MSDU
• قوة الإرسال: قابلة للتكوين بزيادات قدرها 0.5 ديسيبل ميلي واط
• القدرة القصوى (الكلية ، الكلية التي تم إجراؤها) للإرسال
(مقيدة بالمتطلبات التنظيمية المحلية):
- نطاق 2.4 جيجا هرتز: +21 ديسيبل (18 ديسيبل لكل سلسلة)
- نطاق 5 جيجاهرتز: +24 ديسيبل (18 ديسيبل لكل سلسلة)
- ملاحظة: تستثني مستويات قدرة الإرسال التي تم إجراؤها الهوائي
يكسب.لإجمالي قدرة الإرسال (EIRP) ، أضف كسب الهوائي.
• يقلل التعايش الخلوي المتقدم (ACC) من التأثير
من التداخل من الشبكات الخلوية
• أقصى نسبة دمج (MRC) لتحسين
أداء المتلقي
• تنوع التأخير الدوري / التحول (CDD / CSD) لتحسينه
أداء التردد اللاسلكي للوصلة الهابطة
• تشفير فدرة الزمكان (STBC) لزيادة مدى و
استقبال محسن
• فحص التكافؤ منخفض الكثافة (LDPC) لأخطاء الكفاءة العالية
التصحيح وزيادة الإنتاجية
• إرسال تشكيل الحزمة (TxBF) لزيادة الإشارة
الموثوقية والمدى
• 802.11ax Target Wait Time (TWT) لدعم الطاقة المنخفضة
أجهزة العميل
• مقياس التوقيت الدقيق 802.11mc (FTM) للدقة
تتراوح المسافة
هوائيات Wi-Fi
• AP-514: أربعة (أنثى) موصلات RP-SMA للخارج
هوائيات مزدوجة النطاق (من A0 إلى A3 ، مطابقة
مع سلاسل الراديو من 0 إلى 3).أسوأ حالة خسارة داخلية
بين واجهة الراديو وموصلات الهوائي الخارجي
(بسبب الدوائر ثنائية الإرسال): 1.3 ديسيبل في 2.4 جيجا هرتز و 1.7 ديسيبل بوصة
5 جيجا هرتز.
• AP-515: أربعة مدمجة مزدوجة النطاق لأسفل
هوائيات متعددة الاتجاهات لـ 4x4 ​​MIMO مع ذروة
كسب هوائي 4.2 ديسيبل في 2.4 جيجا هرتز و 7.5 ديسيبل في 5 جيجا هرتز.
تم تحسين الهوائيات المدمجة للسقف الأفقي
الاتجاه المركب لـ AP.زاوية الميل لأسفل لـ
أقصى ربح حوالي 30 درجة.
- الجمع بين أنماط كل من هوائيات
أجهزة الراديو MIMO ، ذروة كسب الهوائي الفعال
النمط هو 3.8 ديسيبل في 2.4 جيجا هرتز و 4.6 ديسيبل في 5 جيجا هرتز.

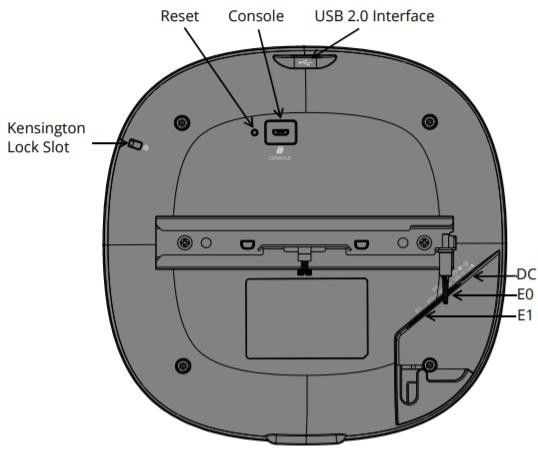

واجهات إضافية
• E0: منفذ HPE SmartRate (RJ-45 ، الحد الأقصى للتفاوض
سرعة 2.5 جيجابت في الثانية)
- سرعة ارتباط الاستشعار التلقائي (100/1000 / 2500BASE-T)
و MDI / MDX
- سرعة 2.5 جيجابت في الثانية تتوافق مع NBase-T و
مواصفات 802.3bz
- PoE-PD: 48Vdc (اسمي) 802.3af / at / bt (الفئة 3 أو أعلى)
- شبكة إيثرنت موفرة للطاقة 802.3az (EEE)
• E1: واجهة شبكة إيثرنت 10/100 / 1000BASE-T (RJ-45)
- سرعة ارتباط الاستشعار التلقائي و MDI / MDX
- شبكة إيثرنت موفرة للطاقة 802.3az (EEE)
• دعم تجميع الارتباط (LACP) بين كلتا الشبكتين
الموانئ للتكرار وزيادة السعة
• واجهة طاقة التيار المستمر: 12Vdc (اسمي ، +/- 5٪) ، يقبل
2.1 مللي متر / 5.5 مللي متر قابس دائري موجب المركز مع
9.5 ملم طول
• واجهة مضيف USB 2.0 (موصل من النوع A)
- قادر على الحصول على ما يصل إلى 1A / 5W لجهاز متصل
• Bluetooth 5 وراديو Zigbee (802.15.4) (2.4 جيجا هرتز)
- بلوتوث 5: تصل إلى 8dBm طاقة الإرسال (الفئة 1) و
-95dBm تلقي حساسية
- Zigbee: ما يصل إلى 8dBm قوة الإرسال و -97dBm استقبال
حساسية
- هوائي متكامل متعدد الاتجاهات مستقطب رأسياً
مع ميل للأسفل بمقدار 30 درجة تقريبًا وكسب ذروة يبلغ 3.5 ديسيبل
(AP-515) أو 4.9dBi (AP-514)
• المؤشرات المرئية (اثنان من مصابيح LED متعددة الألوان): للنظام و
حالة الراديو
• زر إعادة الضبط: إعادة ضبط المصنع ، التحكم في وضع LED (عادي / إيقاف)
• واجهة وحدة التحكم التسلسلية (خاصة ، micro-B USB
جاك جسدي)
• فتحة أمان Kensington
مصادر الطاقة واستهلاك الطاقة
• تدعم نقطة الوصول الطاقة المباشرة والتيار المستمر
إيثرنت (PoE ؛ على المنفذ E0)
• عندما يكون كلا مصدري الطاقة متوفرين ، تستهلك طاقة التيار المستمر
الأولوية على PoE
• تُباع مصادر الطاقة بشكل منفصل.انظر الطلب
قسم المعلومات أدناه للحصول على التفاصيل
• عند التشغيل بواسطة DC أو 802.3at (فئة 4) / 802.3bt (فئة
5) PoE ، سيعمل AP بدون قيود.
• عند تشغيله بواسطة 802.3af (الفئة 3) PoE ومع IPM
تم تمكين الميزة ، سيبدأ AP في وضع غير مقيد ،
ولكنها قد تطبق قيودًا اعتمادًا على ميزانية PoE
والقوة الفعلية.ما هي قيود IPM لتطبيقها ، وفي
أي ترتيب هو قابل للبرمجة.
• تشغيل نقطة الوصول مع 802.3af (فئة 3 أو أقل) PoE
المصدر و IPM المعوقين غير مدعومين (باستثناء AP
انطلاق.لن يتم تمكين أي أجهزة راديو).
• الحد الأقصى لاستهلاك الطاقة (أسوأ حالة):
- يعمل بالتيار المستمر: 16.0 واط
- تعمل بالطاقة PoE (802.3af ، IPM ممكنة): 13.5 واط
- تعمل بالطاقة PoE (802.3at / bt): 20.8 واط
- جميع الأرقام أعلاه بدون جهاز USB خارجي
متصل.عند الحصول على ميزانية الطاقة الكاملة 5 واط
لمثل هذا الجهاز ، القوة المتزايدة (أسوأ حالة)
استهلاك AP يصل إلى 5.7 واط (تعمل بالطاقة PoE) أو
5.5 واط (DC بالطاقة).
• الحد الأقصى (أسوأ حالة) لاستهلاك الطاقة في وضع الخمول:
12.6 وات (PoE) أو 9.7 وات (DC)
• الحد الأقصى (أسوأ حالة) استهلاك الطاقة في النوم العميق
الوضع: 5.9 وات (PoE) أو 1.5 وات (DC)
تفاصيل التركيب
تم تثبيت كتيفة التركيب مسبقًا على الجزء الخلفي من
AP.يتم استخدام هذا القوس لتأمين نقطة الوصول لأي من (تباع
بشكل منفصل) مجموعات التثبيت ؛راجع قسم معلومات الطلب
أدناه للحصول على التفاصيل.
المواصفات الميكانيكية
• الأبعاد / الوزن (AP-515 ، الوحدة ، باستثناء كتيفة التركيب):
- 200 مم (العرض) × 200 مم (العمق) × 46 مم (الارتفاع) /
7.9 بوصة (عرض) × 7.9 بوصة (عمق) × 1.8 بوصة (ارتفاع)
- 810 جم / 28.5 أونصة
• الأبعاد / الوزن (AP-515 ؛ الشحن):
- 230 مم (العرض) × 220 مم (العمق) × 72 مم (الارتفاع) /
9.1 بوصة (عرض) × 8.7 بوصة (عمق) × 2.8 بوصة (ارتفاع)
- 1010 جم / 35.5 أوقية
المواصفات البيئية
• ظروف التشغيل
- درجة الحرارة: 0 درجة مئوية إلى + 50 درجة مئوية / + 32 فهرنهايت إلى + 122 فهرنهايت
- الرطوبة: من 5٪ إلى 93٪ دون تكاثف
- تم تصنيف AP للاستخدام في مساحات مناولة الهواء
- بيئات ETS 300109 من الفئة 3.2
• ظروف التخزين والنقل
- درجة الحرارة: -40 درجة مئوية إلى +70 درجة مئوية / -40 فهرنهايت إلى + 158 فهرنهايت
- الرطوبة: من 5٪ إلى 93٪ دون تكاثف
- ETS 300191 فئات 1.2 و 2.3 البيئات
مصداقية
متوسط ​​الوقت بين الفشل (MTBF): 560،000 ساعة (64 سنة) عند + 25 درجة مئوية
درجة حرارة التشغيل.
التدقيق المطلوب
• FCC / ISED
• تحمل علامة CE
• توجيه RED 2014/53 / EU
• توجيه EMC 2014/30 / EU
• توجيه الجهد المنخفض 2014/35 / EU
• UL / IEC / EN 60950
• EN 60601-1-1 ، EN60601-1-2
• شهادات السكك الحديدية (AP-515 فقط):
- EN 50155: 2017 - تطبيقات السكك الحديدية
- EN 50121-1: 2017 - السكك الحديدية EMC
- EN 50121-3-2 - السكك الحديدية EMC
- EN 50121-4: 2016 - حصانة السكك الحديدية
- IEC 61373 ed2: 2008 - اهتزاز وصدمات السكك الحديدية
لمزيد من المعلومات التنظيمية الخاصة بكل بلد و
الموافقات ، يرجى مراجعة مندوب أروبا الخاص بك.

أرقام النماذج التنظيمية
• AP-514: APIN0514
• AP-515: APIN0515
الشهادات
• تصنيف المجلس العام UL2043
• تحالف Wi-Fi:
- شهادة Wi-Fi a ، b ، g ، n ، ac ، ax
- WPA و WPA2 و WPA3 - مؤسسي مع خيار CNSA ،
شخصي (SAE) ، فتح محسّن (OWE)
- WMM و WMM-PS و W-Fi Agile Multiband
- Passpoint (الإصدار 2)
- موقع واي فاي
• بلوتوث SIG
ضمان
ضمان الأجهزة المحدود مدى الحياة في أروبا.
برنامج نظام التشغيل الأدنى
النسخ
• ArubaOS و Aruba InstantOS 8.4.0.0 (مع بعض
قيود).للتشغيل غير المقيد ، استخدم 8.6.0.0 أو أحدث.
• ArubaOS 10.0.0.0
